新南威尔士大学研究团队在世界上率先证明，电子的自旋以及硅中单个磷原子的核自旋可用作量子比特。虽然两个量子比特本身都表现得非常好，但它们的运行需要振荡磁场。而磁场很难在单个量子计算机组件的典型纳米尺度上定位。

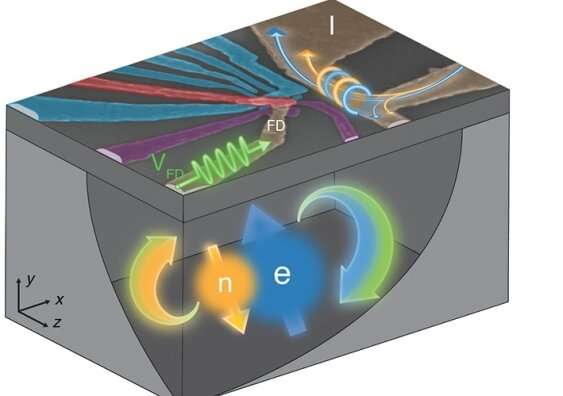

　　团队意识到，将量子比特定义为电子和原子核的上/下组合方向，将允许仅使用电场来控制这样的量子位。这个新的量子比特被称为“触发器”，因为它由属于同一原子的两个自旋（电子自旋和核自旋）组成，条件是它们总是指向相反的方向。

　　该理论预测，通过相对于原子核置换电子，可对触发器量子比特的任意量子态进行编程。新研究以完美的准确性证实了这一预测。

　　最重要的是，这种电子位移是通过向小金属电极施加电压而不是用振荡磁场照射芯片来获得的。其更类似于传统硅计算机中通常路由的电信号类型芯片。

　　通过从原子核中置换电子来对触发器量子比特进行电气控制，会伴随一个非常重要的现象：当负电荷（电子）远离正电荷（原子核）时，会形成电偶极子；将两个（或更多）电偶极子彼此靠近放置会在它们之间产生强电耦合。这就可调制执行多量子比特逻辑运算。

　　这些电偶极子不需要相互接触但又相互影响。理论研究表明，200纳米是快速和高保真量子操作的最佳距离。研究人员称，这可能是一个改变游戏规则的进展，其足以允许在量子比特间插入各种控制和读出设备，使处理器更容易连接和操作。
