微电子所研发成功互补单晶硅垂直沟道晶体管（CVFET）

根据国际器件和系统路线图（IRDS2023），在集成电路逻辑技术领域，互补场效晶体管（CFET）是继FinFET和水平GAA之后的下一代晶体管架构。CFET技术通过将NMOS与PMOS器件垂直堆叠，改变传统平面工艺或FinFET/GAA的水平布局模式，在更小的空间内实现更高的集成密度和更佳的性能。

近日，微电子所基于自主研发的垂直沟道技术，提出和研制出一种单片集成的互补垂直沟道晶体管结构（CVFET）。该结构制造工艺采用与CMOS制造工艺兼容的双侧面技术，通过两步外延工艺分别控制纳米片沟道厚度和栅极长度，实现了n型和p型纳米片晶体管的上下堆叠和自对准一体集成。其电学特性如下：上下层（NMOS/PMOS）器件的亚阈值摆幅（SS）分别为69 mV/dec和72 mV/dec，漏致势垒降低（DIBL）分别为12 mV/V和18 mV/V,电流开关比（Ion/Ioff）分别为3.1×10⁶和5.4×10⁶。其CMOS反相器可实现正常的信号相位反转功能，在1.2 V的电源电压（VDD）下，反相器增益为13 V/V；在0.8 V的工作电压下，高电平噪声容限（NMH）和低电平噪声容限（NML）分别为0.343 V和0.245 V。

该研究成果以“Complementary Vertical FETs (CVFETs) Enabled by a Novel Dual-Side Process”（DOI. 10.1109/LED.2025.3587989）为题，于2025年7月正式发表在 IEEE Electron Device Letters期刊上。微电子所杜勇助理研究员为第一作者，张永奎高级工程师，朱慧珑研究员和罗军研究员为该论文共同通讯作者。该项研究得到了国家自然科学基金、中国科学院战略性先导专项（A类）等项目的支持。

论文链接：https://ieeexplore.ieee.org/document/11077411

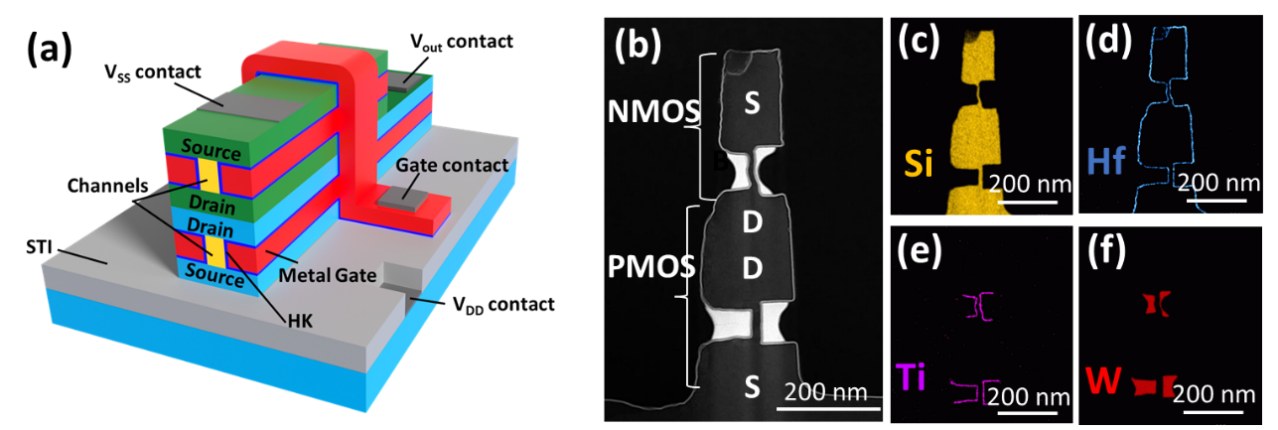

图1：(a) 单片集成CVFET器件结构图； (b) 单片集成CVFET器件的TEM截面图和（c-f）EDX元素分布图

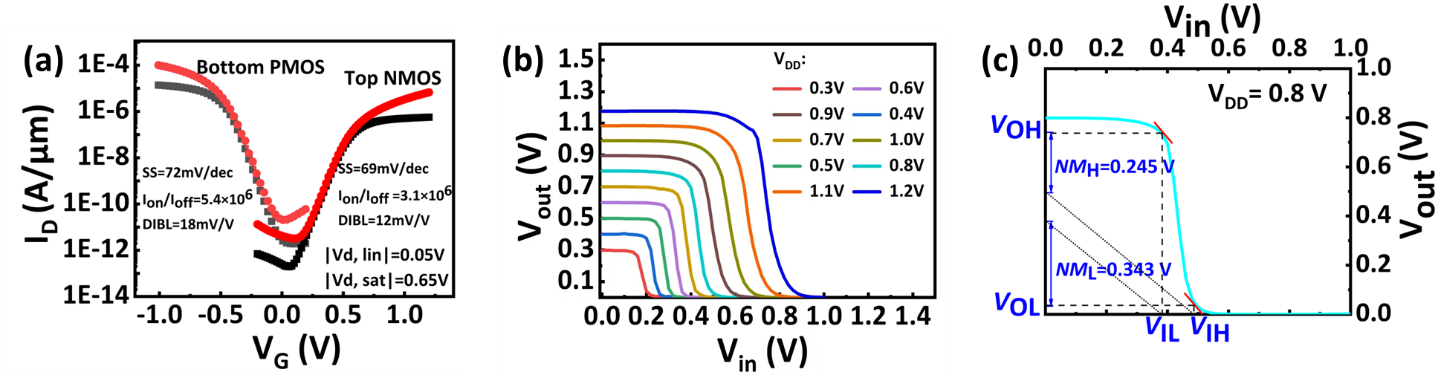

图2：（a）单片集成CVFET器件中NMOS和PMOS器件的I_d-V_g转移特性曲线; （b）CVFET反相器电压传输特性；（c）在V_DD=0.8 V下，反相器的噪声容限值

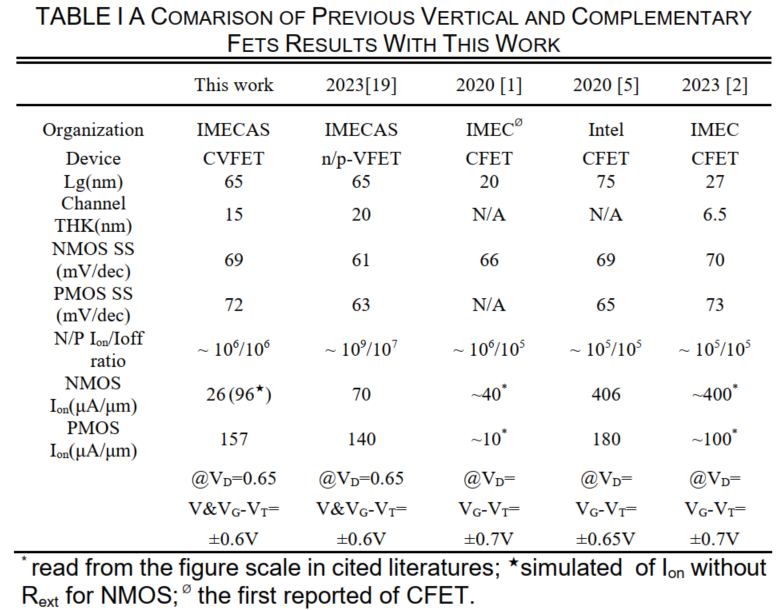

表一 CVFET与CFET技术对比
