在半导体存储技术领域，DRAM作为计算系统的关键组成部分，一直面临着提升密度与降低功耗的双重挑战。随着人工智能与大数据的快速发展，传统存储架构已难以满足日益增长的数据处理需求。在主流1T1C架构中，制程微缩导致存储电容难以进一步缩小，电容器漏电与干扰问题日益凸显。2T0C架构虽被视为潜在解决方案，但传统集成方法因采用分步堆叠工艺，面临着横向对准偏差与热循环效应带来的严苛挑战。
针对上述挑战，微电子所集成电路制造技术全国重点实验室研究团队联合北京超弦存储器研究院、山东大学提出一种新型双栅4F² 2T0C存储单元。该技术通过原位金属自氧化工艺，实现4F²存储单元中读取晶体管和写入晶体管的自对准集成，并可通过多值存储技术进一步提升存储密度。测试结果表明，该垂直双栅晶体管实现了优异的开态电流与亚阈值摆幅，并在85℃热稳定性测试中取得-22.6 mV（NBTS）与87.7 mV（PBTS）的可靠表现，兼具高性能与高稳定性。基于该晶体管的4F² 2T0C单元支持4比特多值存储，实现了50纳秒的写入时间，数据保持时间超过300秒，展现出良好的技术潜力。
本研究以“High-density three-dimensional integration of dynamic random-access memory using vertical dual-gate IGZO TFTs”为题发表在Nature Communications期刊上，微电子所博士后廖福锡、北京超弦存储器研究院朱正勇研究员、微电子所博士生李子涵为共同第一作者，微电子所李泠研究员、杨冠华副研究员、北京超弦存储器研究院赵超研究员、山东大学Arokia Nathan教授为共同通讯作者。
该项研究得到了重点研发计划、国家自然科学基金等项目的支持。

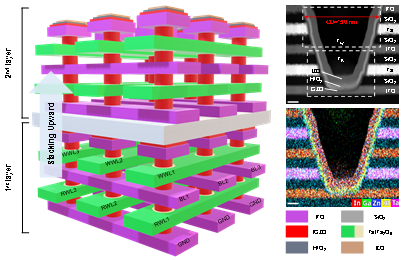

图1. 4F2双栅2T0C存储阵列示意图和电镜表征
综合信息
