[PDK设计开发服务内容]
1、模拟，混合信号，高压，射频，存储器，二维碳管工艺，SOI工艺，TFT工艺，SiGe工艺，先进纳米工艺等的PDK定制；
2、开发适用于各种主流EDA工具平台的PDK、oaPDK和iPDK，保证不同软件平台PDK的兼容性；
3、支持MOS管/DEMOS/LDMOS、电阻、电容、电感、可变电容、三极管、二极管和ESD器件等类型；
[ PDK设计开发技术特点]
1、业界领先的PDK开发技术方案；
2、高精度的器件级建模及提参技术；
3、支持多功能CDFs和Call backs函数的开发；
4、支持tech file、display file、layer map、PCell/PyCell；
5、支持symbol、schematic，layout，simulator view，post layout view的开发；
6、支持DRC/LVS/PEX deck 开发，详细的验证报告和说明文件；
7、完整的PDK验证及跨平台QA流程；
8、详细的PDK用户手册和参考设计流程。

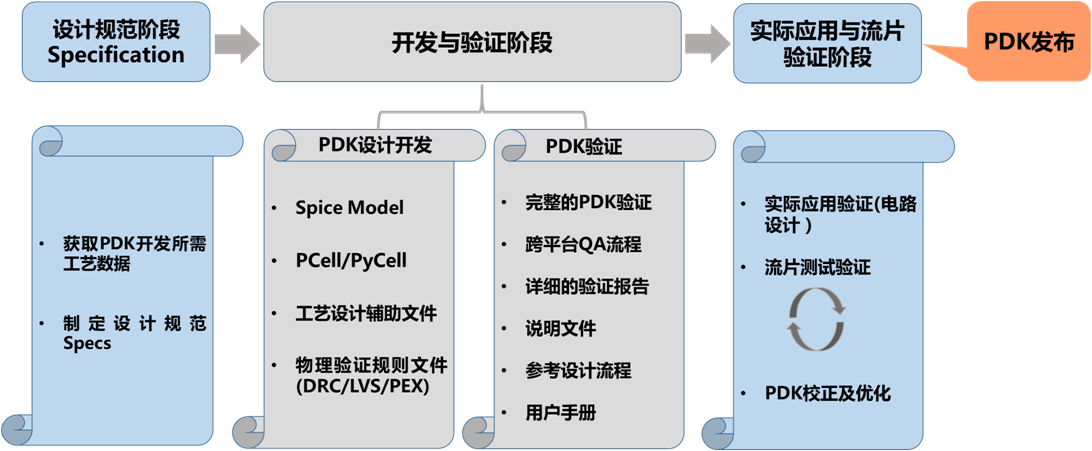

[ PDK设计开发服务流程]
[标准单元库设计开发服务内容 ]
1、高密度/低功耗/高性能/高可靠/DFM优化标准单元库的定制开发；
2、标准单元库的高精度特征化建模：CCS/ECSM/NLDM，UnderDriver/NormalDriver/Overdriver；
3、特殊需求的标准单元库开发：多高度单元/多阈值电压/多种触发器
4、标准单元库的BenchMark验证、功能及性能测试芯片设计；
[标准单元库设计开发技术特点 ]
1、具有专业优化的标准单元技术方案和设计平台；
2、专用标准单元库定制开发：高密度/低功耗/高性能/DFM优化的标准单元库；
3、完整的标准单元集合：组合逻辑单元/时序逻辑单元/特殊单元/ECO单元/PMK单元；
4、高效的批处理验证和测试芯片验证；
5、详细规范的DataBook及UserGuide

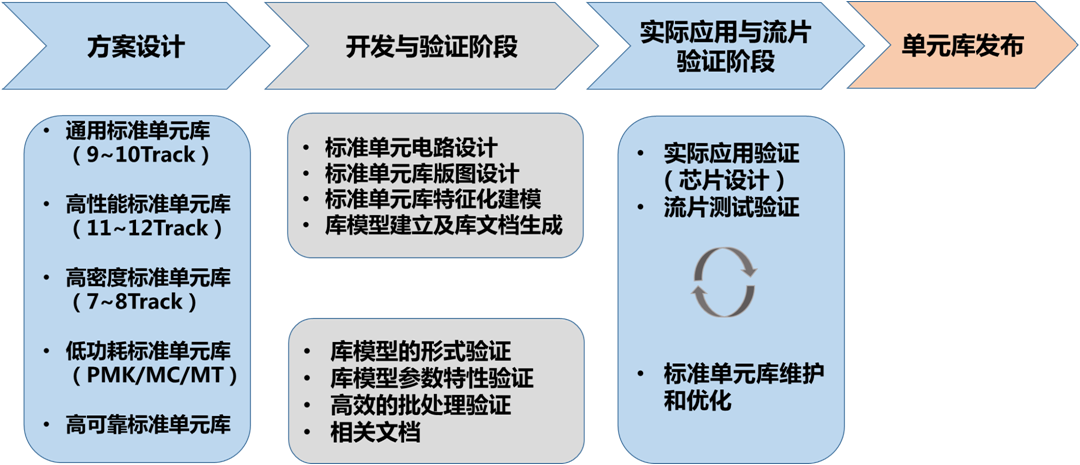

[标准单元库设计开发服务流程 ]
[ SRAM设计开发服务内容 ]
1、不同规格的纳米工艺SRAM IP核定制开发；
2、高性能/低功耗/高密度的SRAM设计；
3、SRAM的全速功能验证测试芯片设计；
[SRAM设计开发技术特点 ]
1、具有专业的设计开发平台；
2、业界领先的SRAM技术方案；
3、专用SRAM IP核定制：多规格的高性能/低功耗/高密度SRAM；
4、完整的SRAM IP核测试验证方案
5、详细规范的DATASHEET。
[SRAM设计开发服务流程 ]
